วิธีการใช้งานและการตั้งค่า Analog Bore Gauge

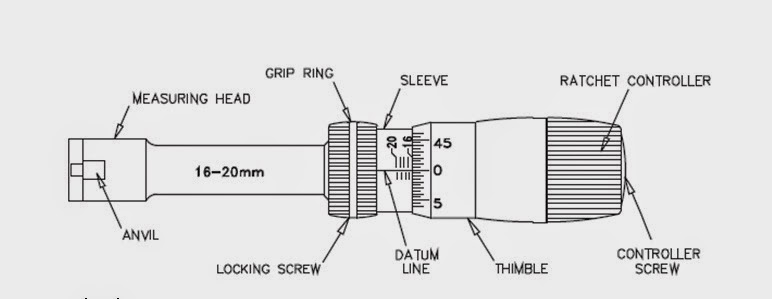

ส่วนประกอบของเครื่องมือ
Analogue Bore Gauge
วิธีการอ่านค่า
เครื่อง Analog bore Gauge ทุกรุ่นจะมีค่าความละเอียดอยู่ที่ 0.005 มม. ที่แกน Sleeve จะมีค่าบอกระยะ และที่แกนหมุน Thimble 1 รอบจะมีค่าเท่ากับ 0.5 มม. ดังนั้นการอ่านค่าให้เริ่มอ่านค่าจากแกน sleeveให้ใกล้เส้นที่แสดงหน่วย มม.ก่อนจากนั้นให้เอาค่าที่อ่านได้ไปรวมกับค่าละเอียดที่อยู่บนแกน Thimble

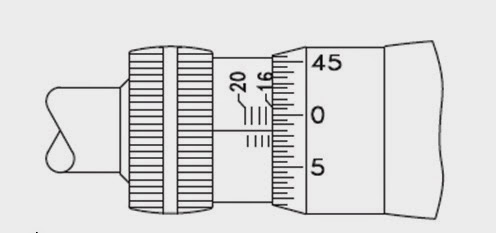

ตามรูปตัวอย่างด้านล่างนี้ จะสามารถอ่านค่าได้ 16.015 มม.
ตัวอย่างการอ่านค่า
การตั้งค่าเครื่องใหม่
เมื่อเครื่องมือเริ่มมีอาการอ่านค่าไม่เที่ยงตรงเหมือนเดิมเราสามารถทำการตั้งค่าเครื่องใหม่ได้ตามขั้นตอนดังนี้
- นำเครื่องมือมาเสียบไว้ในวงแหวนสำหรับตั้งค่า จากนั้นทำการหมุน Ratchet เพื่อให้ bore gauge
แน่นตึงกับวงแหวนพอดี - ล็อค Spindle โดยการขันสกรูที่ตรงรูของ Grip-ring
- ถอด Ratchet controller โดยการคลายสกรูที่ปลาย Ratchet controller ออก
- สามารถปรับ Thimble ให้ตรงตามวงแหวนตั้งค่า
- จากนั้นให้ใส่ Ratchet control กลับและขันสกรูให้แน่นเมือนเดิม
- ทำการตรวจวัดค่ากับวงแหวนตั้งค่าอีกครังว่าค่าที่ตั้งใหม่มีความถูกต้องแม่นยำหรือไม่

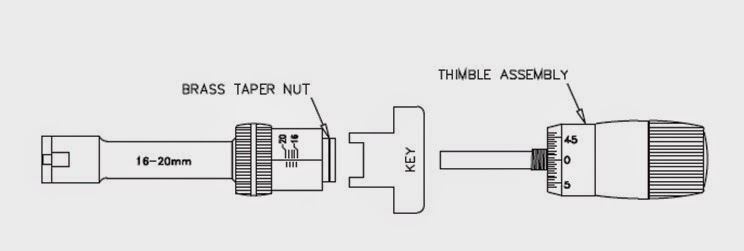

การปรับแต่ง Taper Nut
การปรับแต่ง Taper Nut
- ถอดชุด Thimble & Spindle ออกตามรูป
- เสียบประแจเข้าไปในช่องของ Taper Nut ทองเหลือง
- หมุนปรับ Taper nut เพียงเล็กน้อยเพื่อชดเชยค่าที่ผิดเพี้ยนไป
- ประกอบส่วน Thimble & Spindle คืนแล้วทำการตรวจค่าอีกครั้ง
